Bộ điều khiển màn hình ghép Hatek HTVW0808

Home page | Hatek |Màn hình Ghép LCD Wall |Bộ điều khiển màn hình ghép Hatek HTVW0808

Công nghệ truyền dữ liệu tốc độ cao sử dụng kiến ​​trúc công văn chéo đầy đủ

Các kênh dữ liệu chuyên dụng điểmđiểm động cho từng tín hiệu với hiển thị thời gian thực

Hỗ trợ điều chỉnh hiệu ứng khung nối, hợp nhất làm mờ cửa sổ

Các cửa sổ video đầu vào 4K có thể được chuyển vùng tùy ý, chồng lên nhau, phóng to và thu nhỏ, nối và sử dụng linh hoạt

Cấu trúc có thể thay thế nóng, tích hợp cao của khung, một thẻ hai cách, nhiều cửa sổ

Thiết kế phần mềm tiên tiến, nhiều chức năng xoay được lập trình sẵn

Hỗ trợ điều khiển mạng, điều khiển RS232, có thể liên kết các thiết bị ngoại vi điều khiển

Datasheet

Bộ điều khiển màn hình ghép Hatek HTVW0808

Introduce:

Bộ điều khiển màn hình ghép là một thiết bị xử lý hình ảnh chuyên nghiệp, hiệu suất cao dựa trên phần cứng hoàn toàn có thể hiển thị nhiều hình ảnh động trên nhiều màn hình trong thời gian thực mà không bị mất khung hình, giúp thực hiện nhiều mối ghép.

Nó chủ yếu được sử dụng trong các hệ thống màn hình ghép nối màn hình lớn chất lượng cao, high definition

Là thiết bị điều khiển cốt lõi cho màn hình hệ thống, cung cấp giải pháp xử lý hình ảnh lý tưởng cho các ứng dụng như trung tâm chỉ huy, hội nghị truyền hình và hội trường đa phương tiện.

Technology:

Bộ xử lý ghép đa màn hình HD sử dụng mảng FPGA hiệu suất cao quy mô lớn và kiến ​​trúc công nghệ chuyển mạch kỹ thuật số tốc độ cao, kết hợp với khái niệm thiết kế phần cứng kỹ thuật số, để đạt được một máy trạm xử lý hình ảnh video hệ điều hành không có CPU.

Bộ xử lý ghép đa màn hình có khả năng thu tín hiệu video băng thông rộng, xử lý hình ảnh độ phân giải cao theo thời gian thực, lọc kỹ thuật số bậc cao ba chiều và các chức năng xử lý hình ảnh cao cấp khác trong một, với khả năng xử lý mạnh mẽ.

Bộ xử lý sử dụng cơ chế xử lý trao đổi dữ liệu kỹ thuật số đa bus song song và đa bus kỹ thuật số để đảm bảo về cơ bản quá trình xử lý theo thời gian thực và tính nhất quán dữ liệu cho tất cả các nguồn tín hiệu đầu vào, không có độ trễ, không có hình ảnh rời rạc và không bị mất khung hình.

Chức năng và tính năng:

1. Công nghệ truyền dữ liệu tốc độ cao sử dụng kiến trúc phân phối chéo toàn phần

2. Các kênh dữ liệu chuyên dụng điểm-điểm động cho mỗi tín hiệu kèm hiển thị thời gian thực

3. Hỗ trợ điều chỉnh hiệu ứng khung ghép nối, hòa trộn mờ theo cửa sổ

4. Các cửa sổ video đầu vào 4K có thể di chuyển tự do, chồng lên nhau, phóng to hoặc thu nhỏ, kéo giãn, ghép nối và sử dụng linh hoạt, dễ dàng điều khiển thông qua kéo & thả

5. Cấu trúc thay nóng, tích hợp cao của khung máy, một thẻ hai luồng, đa cửa sổ

6. Thiết kế phần mềm tiên tiến với nhiều chức năng xoay lập trình sẵn

7. Hỗ trợ điều khiển qua mạng, điều khiển RS232, có thể liên kết để điều khiển các thiết bị ngoại vi

8. Cấu trúc hoàn toàn phần cứng, không sử dụng hệ điều hành, độ ổn định cao

9. Ghi nhớ trạng thái khi mất điện

10. Thiết lập tối đa 4 nhóm màn hình ra độc lập

11. Mỗi nguồn vào hỗ trợ mở cửa sổ tùy ý

12. Mỗi màn hình ra hỗ trợ tối đa 2 window

13. Hỗ trợ mở rộng bộ xử lý lên đến 32×32: 8 khe cắm thẻ kênh đầu vào và 8 khe cắm thẻ kênh đầu ra

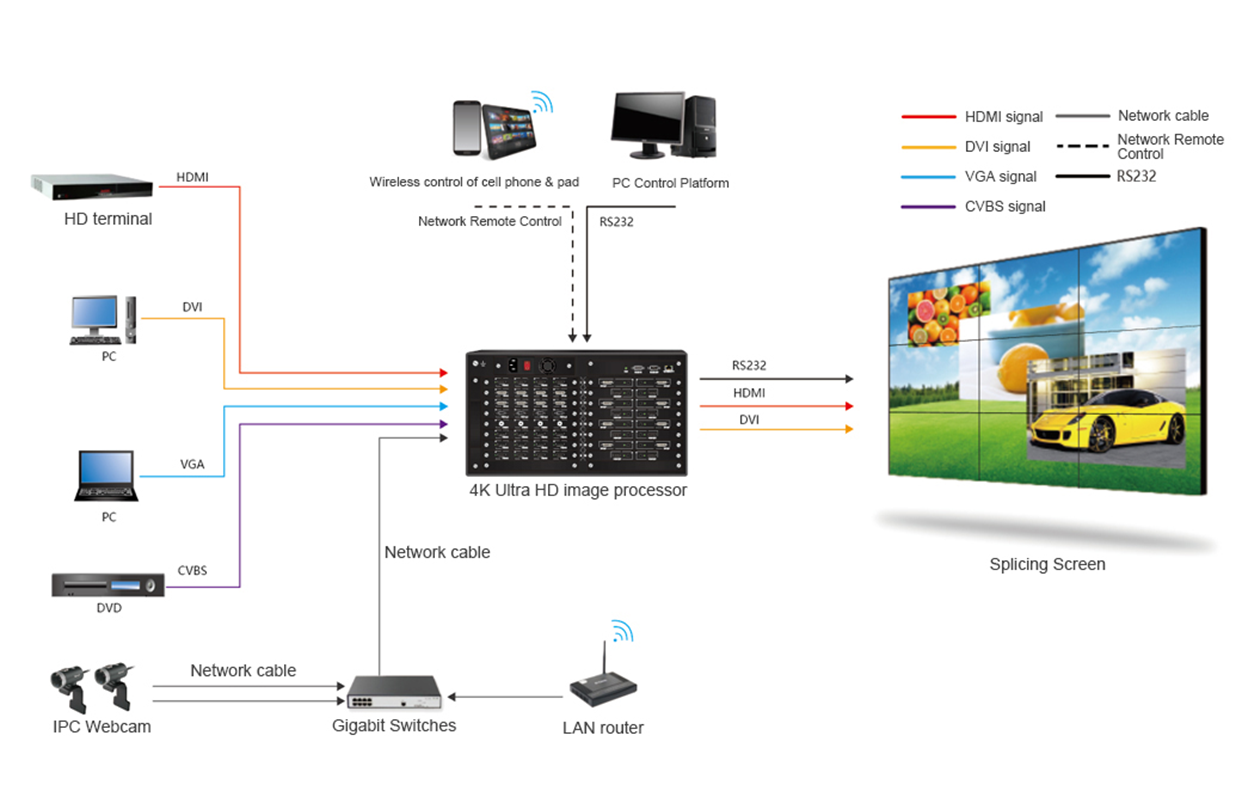

Mô hình kết nối tiêu biểu

Specifications

Parameter

Thông số chính

Size

5.5The

Hỗ trợ mở rộng cổng đầu vào

32 gate

Hỗ trợ mở rộng cổng đầu ra

32 gate

Gắn Rack

Support

Cổng đầu vào

08

Cổng đầu ra

08

Bo mạch chủ

Loại cổng đầu vào

HDMI

Loại cổng đầu ra

HDMI

Độ phân giải đầu vào

3840*2160@30HZ

Độ phân giải đầu ra

1920*1080@60Hz

Khoảng cách đầu vào

10m (AWG26 HDMI 1.4 cable standard)

Khoảng cách đầu ra

10m (AWG26 HDMI 1.4 cable standard)

Bảng điều khiển

LAN Port

RJ45*1, 10/100M, support

Serial Port

RS232*2, support

Software

Phần mềm điều khiển

PWController – hỗ trợ WindowsXP/Vista/WIN7

Environment

Operating temperature

-10~60

Độ ẩm hoạt động

5%~95%

Uptime

24/7

Power(max.)

300IN

165~240V, pluggable power
